XT-200轻便型高压电机交直流一体耐压试验仪

发布日期:2019-06-26

不需要笨重的试验变压器2

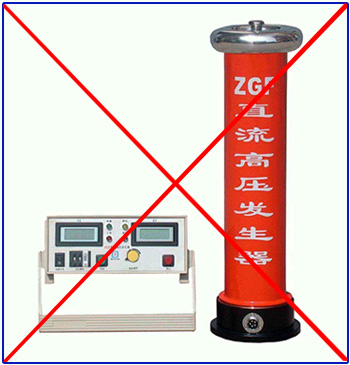

不需要直流高压发生器
1


新技术:只需一台轻便的仪器就可以同时完成高压电机的交直流耐压测试工作



f1仪器正面

3

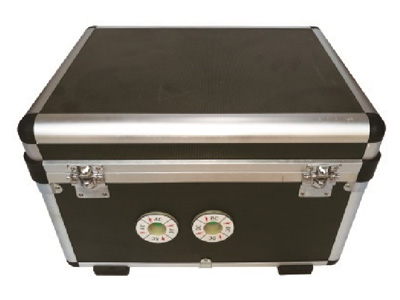

仪器背面

针对现在市场上高压电机交直流耐压测试设备笨重,接线繁琐的情况,我公司利用自己的技术研制能力,开发了XT-200轻便型高压电机交直流耐压一体试验仪

XT-200轻便型试验仪在不需要使用笨重的高压试验变压器和直流高压发生器的情况下,能同时完成高压电动机的直流耐压和工频交流耐压试验工作,大大的减轻了仪器的重量,使得现场试验搬运方便,操作及其简单。而且该仪器配有的小型补偿电抗器,可以满足不同容量电机的测试,给用户带来很大的方便。仪器采用先进的生产工艺,特殊优质的绝缘材料和优质的磁性合金材料、电磁材料制成,具有防潮、防尘、低损耗、无噪音,容量大、体积小、重量轻、造型美观、性能稳定的特点。

主要技术指标


1.电源

电源电压:AC220V±10%

电源频率:(50±1)Hz

2.额定输出电压

6KV高压电机

AC:10kV 最大允许误差:±1.5%

DC:15kV 最大允许误差:±1.5%

10KV高压电机

AC:15kV 最大允许误差:±1.5%

DC:25kV 最大允许误差:±1.5%

3.输出电流

试验变压器:100mA 最大150mA

使用电抗器补偿:最大可达550mA

调压器:4.5A


4.容量

试验变压器额定容量:1KVA和1.5KVA

调压器额定容量:1KVA和1.5KVA

5.显示方式:指针表

6.工作方式:手动升压、零位自锁

7.自动保护装置:

过流(6.7A)自动保护、定时分闸保护

8.定时

范围:0~999 s(M、H)

精度:0.5%

9.外形尺寸:400×300×300㎜

10.重量:22Kg

11.环境

温 度:-15~+50℃

相对湿度:+25℃时不超过 90%


符合《GB50150-2006电气装置安装工程电气设备交接试验标准》 、《DL/T596-2005电力设备预防性试验规程》、《DL/T848.2-2004高压试验装置通用技术条件-工频高压试验装置》的要求

4

为了能使该仪器能够适用于各种容量的高压电动机,当电动机试验时的电容电流超过150mA时,我们还专门研制了多抽头小型轻便的补偿电抗器,电抗器每个抽头都标明的补偿电流数值,试验时可根据电动机的试验电流灵活的选择抽头电钮。



型号配置:

型号适合电机配     置
XT-2006KV主机、高压测试线、接地线、小型补偿电抗器、电源线
XT-200/10KV10KV主机、高压测试线、接地线、小型补偿电抗器、电源线


点击查看此产品视频:XT-200视频演示介绍

点击此处到“视频中心”查看此产品的现场使用视频
