XT-100轻便型发电机工频交流耐压试验器

发布日期:2020-03-11

专利技术:采用并联补偿方法,只使用一个电抗器,就可以在工频的状态下,进行发电机的交流耐压试验,使原来重达几百公斤,甚至重达几吨的发电机工频交流耐压试验设备简化为仅仅120公斤,较大的减轻了现场的工作强度


f1

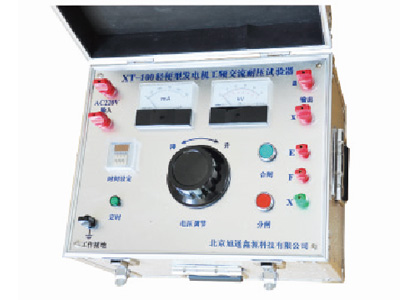

试验控制箱

2

小型变压器

3

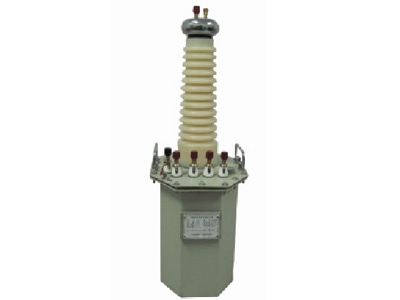

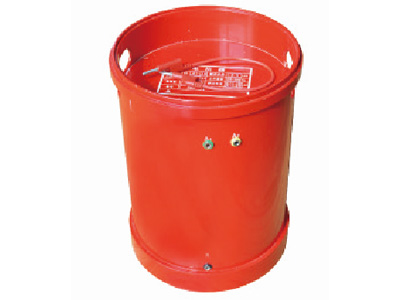

电抗器

XT-100轻便型发电机交(直)流耐压试验仪巧妙了采用了电工原理中电感电流对电容电流的补偿原理,在保证工频频率不变、波形不变的基础上,大大减轻了试验设备元件数量和试验仪器重量,使试验设备总重量从过去的几百公斤甚至几吨,减轻为现在的120公斤。该轻便型发电机交(直)流耐压试验仪通过现场试验,实现了轻便,安全、高效的效果。代替了过去笨重、烦琐的试验设备,较大的减轻了现场的工作强度。而且仪器带有直流耐压试验功能,在现场条件允许的情况下,可以进行发电机的直流耐压试验,给发电厂电气试验人员和试验工作带来很大方便。

设备优点


1.设备轻便:

重量是原始的二十分之一;

容量是原始的十分之一;

2.操作简单;

3. 不产生谐振过电压和容升过电压;



4. 试验所需电源容量小:

原始试验方法需要试验电源72kVA,

现在只需要7.2kVA

5.电压波形不失真;

6.仪器实现了交直流兼容,成套性好;

交直流耐压试验工作可以用一套仪器完成。

主要技术指标



额定输出电压: 0~50kV;

最大输出电流: 3A/50kV;

额定容量: 150kVA

输出频率: 50Hz

试验频率: 50Hz±5(工频范围);

谐振电压波形: 弦波,波形畸变率<1.0%

品质因数: 30~80

工作制: 满功率输出下,一次连续工作时间15min



环境温度和相对湿度:

-10℃~+40℃;<90%,无凝露状况

工作电源:电源电压:AC220V±10%

电源频率:(50±1)Hz

工作方式:手动升压、零位自锁

显示方式:指针和数显两种

自动保护:过流自动保护、定时声光报警

定时范围:0~99.9 s(M H) 精度:0.5%


符合《GB50150-2006电气装置安装工程电气设备交接试验标准》 、《DL/T596-2005电力设备预防性试验规程》、《DL/T848.2-2004高压试验装置通用技术条件-工频高压试验装置》的要求

与其他耐压试验方法比较

仪器名称工频交流试验变压器变频串联谐振试验装置轻便型发电机工频
     交流耐压试验器
方法原理传统电磁感应方法串联谐振技术并联补偿技术
重量体积3~5吨200~400Kg120Kg
优缺点比较大电流、高电压,试验时要采用大电源,设备笨重、价格高、操作不方便调谐过程不方便,试验升压过程不够平稳;调谐升压的过程中容易使电压突然升高烧毁设备,不能保证试验频率为工频;其次是不能进行直流耐压试验功能一体化,操作简便,体积小,重量轻,完全保证试验频率在工频下,实验过程对设备安全,现场条件允许时,且能够进行直流耐压试验

型号配置参数

型号举例被试发电机参数主要配置
额定容量
     (MW)
额定电压
     (kV)
电容量
     (μF)
电源励磁变压器谐振电抗器
XT-100/30
     输出电压:30kV
     试验容量:80kVA
20015.750.19-0.2110kW 1台10kVA 1台32kV/2A一台
XT-100/40
     输出电压:40kV
     试验容量:80kVA
300180.1810kW 1台10kVA 1台36kV/2A一台
XT-100/50
     输出电压:50kV
     试验容量:125kVA
600200.210kW 1台10kVA 1台40kV/2.5A一台
